概览

WebGL 使得在支持 HTML 的 canvas 标签的浏览器中，不需要安装任何插件，便可以使用基于 OpenGL ES 2.0 的 API 在 canvas 中进行 2D 和 3D 渲染。WebGL 程序包括用 JavaScript 写的控制代码，以及在图形处理单元（GPU, Graphics Processing Unit）中执行的着色代码（GLSL，注：GLSL 为 OpenGL 着色语言）。WebGL 元素可以和其他 HTML 元素混合使用，并且可以和网页其他部分或者网页背景结合起来。

WebGL 只能绘制点、线和三角形，那些复杂的 3D 模型都是一个个三角形组成的。一个三角形是由 3 个顶点组成，如果我们想渲染两个三角形，就提供 6 个顶点，WebGL 每处理完 3 个顶点后会将这三个顶点连接成一个三角形。

WebGL 性能高的原因是它使用到了 GPU。

webGL 只关系两件事：坐标和颜色，顶点着色器提供坐标，片段着色器提供颜色

WebGL 绘制图像的主要步骤如下：

初始化 WebGL 上下文：获取 WebGL 绘图上下文。
加载和设置顶点数据：将图像的顶点坐标等信息传入缓冲区。
加载和设置纹理数据：将纹理图像加载到纹理对象中。
编写顶点着色器和片段着色器：定义图形的绘制逻辑和效果。
创建程序对象并关联着色器：将顶点着色器和片段着色器关联起来。
设置视图和投影：确定观察视角和图像显示范围。
绑定纹理：将纹理与绘制相关联。
启用顶点属性和纹理：使能相关属性和纹理的使用。
绘制图形：使用合适的绘制方法绘制图像。

创建着色器 -> 传入着色器代码 -> 编译着色器 -> 创建着色器程序 -> 绑定、连接、启用着色器 -> 进行绘制
WebGL 程序执行主要分为两个阶段，CPU 阶段和 GPU 阶段，在 CPU 中我们可以直接使用 JS 来编写代码，但是如果要控制 GPU 的渲染逻辑就需要使用着色器，也就是使用 GLSL 编写的着色器程序。

着色器（shader）

着色器是使用 OpenGL ES 着色语言(GLSL) 编写的程序，它接收构成形状的顶点的信息，并生成将像素渲染到屏幕上所需的数据（像素的位置和颜色）。换句话说，它负责记录着像素点的位置和颜色。

一组顶点和片段着色器一起称为【shader program】

顶点着色器的功能是将输入顶点从其原始坐标系转换为 WebGL 使用的 clip space 坐标系。根据计算出的一系列顶点位置，WebGL可以对点、线和三角形在内的一些图元进行光栅化处理。
- Clip space 坐标范围：三维{x, y, z} [-1,1]
在光栅化这些图元时会调用片段着色器，片段着色器的作用是为当前正在绘制的图元的每个像素计算颜色。

多数 WebGL API 都是关于为这些成对的着色器设置状态。对于你想要绘制的每一个东西，你设置一堆状态，然后通过调用 gl.drawArrays 或 gl.drawElements 在 GPU 上执行着色器。

顶点着色器（vertex shader）

顶点是指二维或三维空间中的一个点，比如二维或三维图形的端点或交点。

每次渲染形状时，都会为形状中的每个顶点运行顶点着色器。

顶点着色器必须对顶点的位置进行变化，基于顶点进行其他的调整、计算，然后通过将转换后的顶点保存在 gl_Position 中返回
顶点着色器的输入：顶点着色器从「着色器代码中定义的 attribute 类型的变量」中接收顶点位置值
- attribute 从 buffer 中获取值，每次迭代顶点着色器从分配给该 attribute 的 buffer 中读取下一个值
顶点着色器的输出：通过 gl_Position 返回转换后的顶点位置
示例

c++

// an attribute will receive data from a buffer
attribute vec4 a_position;

// all shaders have a main function
void main() {
  gl_Position = a_position;
  gl_PointSize = 10.0;//设置尺寸
}

创建着色器步骤

创建着色器：gl.createShader
将源代码发送到着色器：gl.shaderSource
编译：gl.compileShader

片段着色器

fragment 是指由 webGL 管道处理的像素，片段颜色（以及其他片段值，如深度）在图形操作过程中可能会被多次操纵和更改，然后才最终被写入屏幕。

在顶点着色器处理完形状的顶点后，使用片段着色器光栅化这些图形，也就是用像素绘制。对于要绘制的每个形状上的每个像素，将调用一次片段着色器确定像素的颜色（就是 gl_FragColor）。

片段着色器的工作是确定要应用于像素的纹素（即形状纹理中的像素），获取该纹素的颜色，然后对颜色应用适当的光照，从而确定该像素的颜色。

然后，通过将颜色存储在特殊变量 gl_FragColor 中，将颜色返回到 WebGL 层。然后，该颜色将绘制到屏幕上形状相应像素的正确位置。

进行逐片源处理过程如光照的程序。片元是一个WebGL术语，可以将其理解为像素（图像的单元）。
网格由多个三角形组成，每个三角形的表面称为片段。片段着色器的作用是计算出当前绘制图元中每个像素的颜色值，逐片元控制片元的颜色和纹理等渲染。

创建着色器程序

创建：gl.createProgram
添加着色器：gl.attachShader
连接：gl.linkProgram

示例：

c++

// 片段着色器没有默认精度，所以我们需要选择一个。Mediump是一个很好的默认值。意思是“中等精度”
precision mediump float;
void main() {
  // 设置颜色
  gl_FragColor = vec4(1, 0, 0.5, 1);
}

绘制Rendering

「创建着色器、program、链接 program、创建buffer、写入buffer」都是初始化代码，他们只在页面首次加载时执行一次。

每次渲染时执行下列代码：

// (1)：将画布的当前大小传递给GPU
gl.viewport(0, 0, gl.canvas.width, gl.canvas.height);

// (2)：Clear the canvas
gl.clearColor(0, 0, 0, 0);
gl.clear(gl.COLOR_BUFFER_BIT);

// (3)：使用着色器
gl.useProgram(program);

// (4)：告诉 WebGL 如何从我们上面设置的缓冲区中获取数据，并将其提供给着色器中的属性
    // (4.1)：查找 program 中 attribute 的地址
    var positionAttributeLocation = gl.getAttribLocation(program, "a_position");
    // (4.2)：打开这个 attribute
    gl.enableVertexAttribArray(positionAttributeLocation);

// (5)：告诉 WebGL 如何从缓存中提取数据
    // Bind the position buffer.
gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
    // Tell the attribute how to get data out of positionBuffer (ARRAY_BUFFER)
var size = 2;          // 2 components per iteration
var type = gl.FLOAT;   // the data is 32bit floats
var normalize = false; // don't normalize the data
var stride = 0;        // 0 = move forward size * sizeof(type) each iteration to get the next position
var offset = 0;        // start at the beginning of the buffer
    // 从 gl.ARRAY_BUFFER 指向的缓冲区中读取数据
gl.vertexAttribPointer(positionAttributeLocation, size, type, normalize, stride, offset)

// (6)：要求 WebGL 执行我们的 GLSL 程序（三角形）
var primitiveType = gl.TRIANGLES;
var offset = 0;
var count = 3;
// 顶点着色器执行 count 次，每次从绑定的 buffer 中读取 size 个元素
// 因为是绘制类型是 gl.TRIANGLES，顶点着色器执行 3 次后 webGL 根据 gl_Position 设置的值绘制一个三角形
gl.drawArrays(gl.TRIANGLES, offset,  count);

gl.vertexAttribPointer 的一个隐藏部分是它将当前的 ARRAY_BUFFER绑定到 attribute上。换句话说，现在这个属性被绑定到positionBuffer。这意味着我们可以自由地将其他东西绑定到 ARRAY_BUFFER绑定点。该attribute 将继续使用 positionBuffer。

drawArrays 和 drawElements 的区别

drawArrays 是根据 ARRAY_BUFFER 来渲染，drawElements 是根据 ELEMENT_ARRAY_BUFFER 来渲染（根据索引来渲染）。
glDrawArray 速度快，费内存（有重复顶点数据）。glDrawElement 稍微慢点，省内存（只有一份顶点数据）。

GLSL 语法

webGL 需要强类型数据

着色器代码使用 GLSL 语法编写，webGL 会默认执行着色器代码中的 main 函数

GLSL 它是强类型语言，每一句都必须有分号
GLSL 的注释语法和 JS 一样，变量名规则也和 JS 一样，不能使用关键字，保留字，不能以 gl_、webgl_ 或 _webgl_ 开头。运算符基本也和 JS 一样，++ -- += && || 还有三元运算符都支持。
GLSL 中主要有三种数据值类型，浮点数、整数和布尔。注意浮点数必须要带小数点。类型转换可以直接使用 float、int 和 bool 函数。
GLSL 中还支持矢量和矩阵类型。矢量可以理解为一个数组，矩阵可以理解为一个二维数组。

vec2, vec3, vec4 // 分别是包含 2，3，4 个浮点数的矢量
ivec2, ivec3, ivec4 // 分别是包含 2，3，4 个整数的矢量
bvec2, bvec3, bvec4 // 分别是包含 2，3，4 个布尔值的矢量

mat2, mat3, mat4 // 分别是包含 2x2，3x3，4x4 浮点数元素的矩阵

// 自定义 sruct
struct SomeStruct {
  bool active;
  vec2 someVec2;
};
uniform SomeStruct u_someThing;

// 条件
if (true) {

} else if (true) {

} else {

}
// 循环
for (int i = 0; i < 3; i++) {
	continue; // 或 break
}

// 函数
float add(float a, float b) {
    return a + b;
}

vec4 的默认值是：[0,0,0,1]，可以用 a.xyzw 下标访问

GLSL变量

任何希望 shader program 访问的数据都需要提供个 GPU，GLSL 提供了4种类型的变量（数据存储）

attribute 和 uniform 的存储地址是特定于某个 shader program
顶点着色器可以通过 attributes、uniforms、textures 获取数据
片段着色器可以通过 uniforms、textures、varyings 获取数据

// js
var someThingActiveLoc = gl.getUniformLocation(someProgram, "u_someThing.active");
var someThingSomeVec2Loc = gl.getUniformLocation(someProgram, "u_someThing.someVec2");

(1)：attributes + buffer

这些变量保存顶点着色器程序的输入值。属性指向包含每个顶点数据的顶点缓冲区对象。每次调用顶点着色器时，属性指向不同顶点的VBO。
可以被顶点着色器和 JS 代码访问，由 JS 设置
- 可以用它来传递逐顶点的数据，我们会创建一个 Buffer 把数据放入 Buffer 中发送到 GPU，为了提升性能，需要使用 Float32Array，这样在 GPU 中就无需再解码数据。
attribute 的类型有：float、vec2、vec3、mat2、mat3等
attribute 用于指定如何从缓冲区中读取数据并将其提供给顶点着色器，顶点着色器的每次迭代都从分配给该 attribute 的缓冲区接收下一个值。

通过 attributes list 中的索引引用某个 attributes，attributes list 由 GPU 维护

getAttribLocation(program, name) 通过attribute 的 name 获取 attributes 变量的索引

应用于某个顶点的值存储在 Attributes，attributes 将顶点一个接一个的传递给顶点着色器

attributes 默认是禁用，未启用状态下无法使用
gl.enableVertexAttribArray(aVertexPosition)
- 该方法将 attributes list 中指定索引位置处的 attributes 打开，然后像 vertexAttribPointer(), vertexAttrib*(), and getVertexAttrib(). 方法就可以访问 attribute
- 告诉 GPU 这个 attribute 应该用 array buffer 中的数据填充

调用 vertexAttribPointer(aVertexPosition) 将 vertex buffer 和 aVertexPosition 建立连接（有副作用），然后可以通过访问 aVertexPosition 从顶点缓冲区获取数据。

将当前绑定到 gl.Array_BUFFER 的 buffer 绑定到当前顶点缓冲区对象（Vertex Buffer Object，VBO）的通用 vertex attribute。
执行 vertexAttribPointer 后将其他 buffer 绑定到 gl.ARRAY_BUFFER 不会影响已经绑定的 attribute 的值
执行 vertexAttribPointer 后更新被绑定的 buffer 的数据，会用更新后的数据进行绘制

(2)：uniforms

由 JS 设置，可以被两种着色器访问
这些变量保存顶点和片段着色器通用的输入数据，例如光照位置、纹理坐标和颜色。
uniforms 是在执行“shader program”之前设置的全局变量，在顶点着色器和片段着色器中都可以使用
在某次绘制过程中对所有顶点保持相同的值。
uniforms 属于某个 program，调用 gl.uniform??? 是为「当前 program」（最后调用 gl.useProgram 的 program）设置
一般会使用它传递一些矩阵。

uniforms 有很多类型，不同的类型需要调对应的方法（uniform[1234][uif][v]()）

i 代表整数，ui 代表无符号整数，f 代表浮点数，v 代表矢量
- gl.uniform[1234][fi][v]()
- gl.uniform1f (floatUniformLoc, v); // for float
- gl.uniform2f (vec2UniformLoc, v0, v1); // for vec2

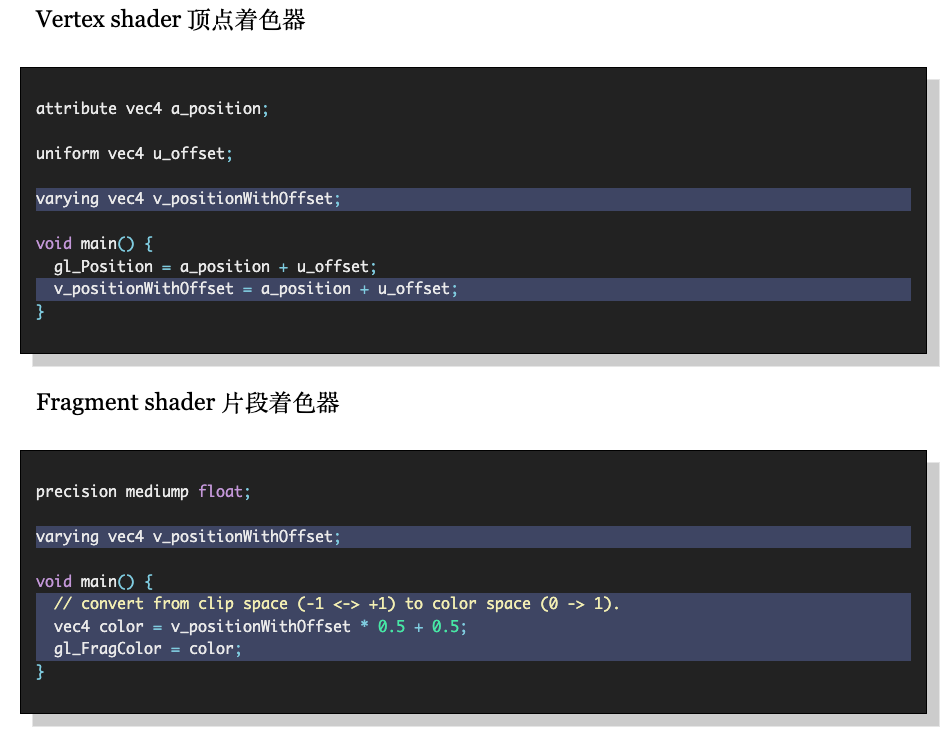

(3)：varyings

由顶点着色器声明，用于将数据从顶点着色器传递到片段着色器。
varyings 是顶点着色器向片段着色器传递数据的一种方式。
根据正在渲染的内容（点、线或三角形），在执行片段着色器时，由顶点着色器设置在可变变量上的值将被【插值】。
在两个着色器中声明相同类型和名称的 varyings 变量

(4)：Textures

Textures是你可以在着色器程序中随机访问的数据数组。最常见的放入纹理中的是图像数据，但纹理只是数据，也可以很容易地包含颜色以外的其他东西。
示例
c
```
precision mediump float;
uniform sampler2D u_texture;
void main() {
   vec2 texcoord = vec2(0.5, 0.5);  // get a value from the middle of the texture
   gl_FragColor = texture2D(u_texture, texcoord);
}
```
- u_texture 是一个sampler2D类型的采样器变量，用于指定要采样的纹理。
- sampler2D是一种特殊的 GLSL 数据类型，它指向一个 OpenGL 纹理单元（texture unit），纹理单元中包含了实际的纹理图像数据。在使用texture2D之前，需要通过uniform关键字在着色器中定义一个sampler2D类型的变量，并将其与纹理对象关联起来。

绑定纹理单元

var textureUnitIndex = 6; // use texture unit 6.
// Bind someTexture to texture unit 6.
gl.activeTexture(gl.TEXTURE0 + textureUnitIndex);
gl.bindTexture(gl.TEXTURE_2D, someTexture);

常量

gl_Position：存储顶点着色器顶点的位置

gl_PointSize：顶点大小

gl_PointCoord：

gl_FragColor：存储片段着色器的颜色值

gl.ARRAY_BUFFER

gl.TRIANGLES：渲染三角形

gl.DEPTH_TEST

buffer

buffer 是传递给 GPU 的二进制数据的数组，一般包含位置、normals、纹理坐标、顶点颜色等，可以向 buffer 中写入任意数据

缓冲区不是随机访问的。顶点着色器会执行指定的次数，每次执行时都会从每个指定的缓冲区中取出下一个值，并将其分配给一个 attribute。

buffer 分类：

绘图缓冲区、帧缓冲区、vetex 缓冲区和索引缓冲区。顶点缓冲区和索引缓冲区用于描述和处理模型的几何形状。
顶点缓冲区对象存储有关顶点的数据，而索引缓冲区对象存储有关索引的数据。将顶点存储到数组后，我们使用这些 Buffer 对象将它们传递给 WegGL 图形管道。
帧缓冲区是保存场景数据的图形内存的一部分。该缓冲区包含表面的宽度和高度（以像素为单位）、每个像素的颜色、深度和模板缓冲区等详细信息。

WebGL 允许我们在全局绑定点（比如 gl.ARRAY_BUFFER）上操作许多 WebGL 资源。你可以将绑定点视为 WebGL 内部的全局变量。

首先，将资源绑定到绑定点。然后，所有其他函数通过绑定点引用资源。

写入 buffer

将数据以什么格式写入哪个位置

function initPositionBuffer(gl) {
  // 新建
  const positionBuffer = gl.createBuffer();

  // 绑定
  gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);

  // Now create an array of positions for the square.
  const positions = [1.0, 1.0, -1.0, 1.0, 1.0, -1.0, -1.0, -1.0];

  // 写入缓存
  // 通过绑定点引用该缓冲区来将数据放入其中
  // 初始化并创建 buffer object's data store，如果第二个参数是 srcData 就将数据拷贝到 data store
  gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(positions), gl.STATIC_DRAW);
  return positionBuffer;
}

从 buffer 中读取数据

从 buffer 的哪个地址读取数据，什么格式，读取的数据存入哪里？

告诉webGL如何从缓存中读取数据并提供给顶点着色器的 attribute

图像处理

图形管道处理顺序

color clearing ---> 裁剪 ---> color masking --->

webGL 绘制图像需要使用 texture，读取texture 时期望使用【texture coordinates 纹理坐标】，纹理坐标的范围是 0.0-1.0

framebuffers

WebGL/OpenGL 帧缓冲区实际上只是一组状态（一系列附件），而并非任何类型的缓冲区。但是，通过将纹理附加到帧缓冲区，我们可以渲染到该纹理中。

3D

模型、视图、投影

构建3D场景时常用的 3 个核心矩阵：model（模型）、view、projection（投影）

如何工作

webGL 只做两件事：

将输入的顶点数据转换到 clip space
根据第一步的结果绘制像素

其他

webGL 工具函数
